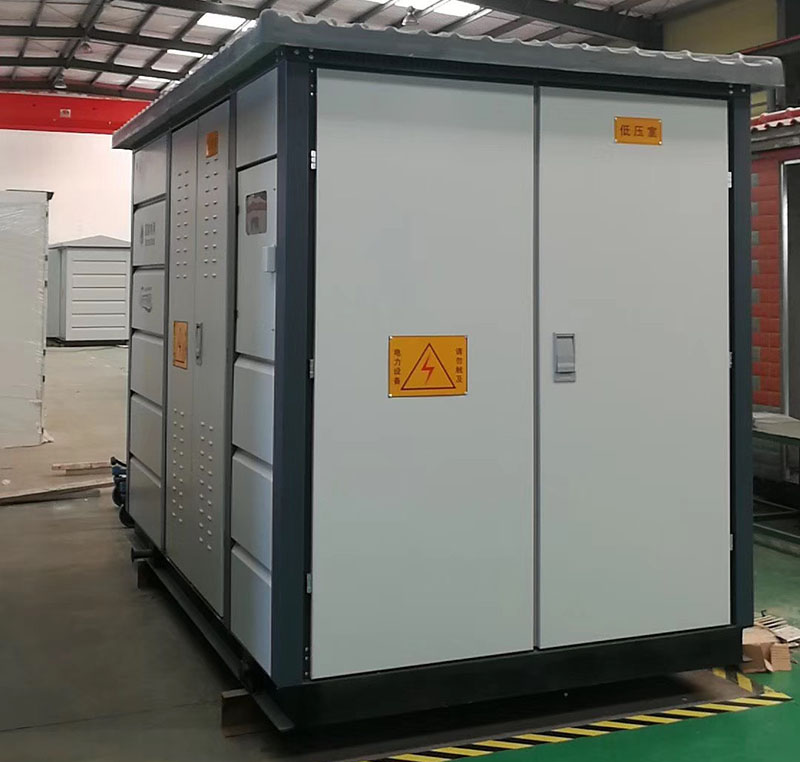

箱變的結構箱變的總體結構主要分為高壓開關設備、變壓器及低壓配電裝置三大部分。根據系統需要，高壓開關可選用六氟化硫或真空斷路器、環網開關、負荷開關加熔斷器。還可在高壓側加裝計量裝置。低壓側一般安裝有總開關及分路饋線開關，也有的只安裝饋線開關．向低壓終端用戶直接饋電。還可裝補償電容器、計量裝置等。配電變壓器一般選用油浸式或干式變壓器。高壓開關設備所在的室一般稱為高壓室，變壓器所在的室一般稱為變壓器室，低壓配電裝置所在的室稱為低壓室，這三個室在箱變中有“目”字型布置和“品”字型布置。箱變是因由多件單獨設備根據用戶需要組合，因此有各種形式和功能，根據其結構的不同可分為美式箱式變和歐式箱式變。我國的一般采用的是歐式箱變。
